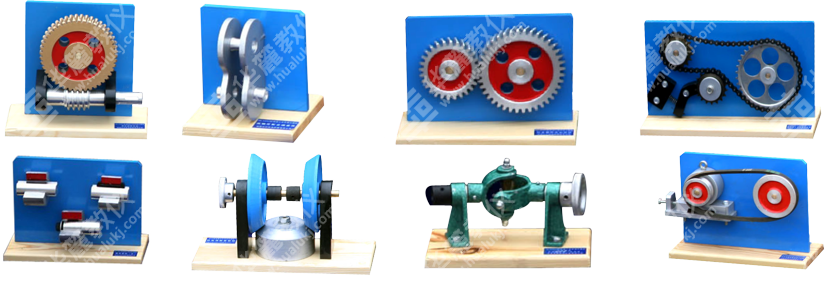

HL-2000 J機械設計單件演示模型（全套十三項共149件） |
||||
|
(J1) 螺紋聯接和螺旋傳動(共21項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
1 |
普通螺紋;粗牙、細牙兩種 <剖切> |
2 |
圓柱管螺紋，圓錐管螺紋，圓錐螺紋三種<剖切> |
|
|
3 |
傳動螺紋;矩形、梯形、鋸齒形三種<部切> |
4 |
螺栓聯接兩種<剖切> |
|
|
5 |
雙頭螺柱、螺釘聯接兩種<剖切> |
6 |
測力矩板手 |
|
|
7 |
定力矩板手 |
8 |
螺紋聯接常用摩擦防松三種 |
|
|
9 |
螺紋聯接常用機械防松三種 |
10 |
起重吊鉤的松螺栓聯接 |
|
|
11 |
單個緊螺栓聯接受力變形 |
12 |
螺栓聯接承受橫向載荷的減載裝置三種 |
|
|
13 |
旋合螺紋的變形示意<剖切> |
14 |
不用與采用鋼絲螺套的螺紋聯接對比<剖切> |
|
|
15 |
滑動螺旋整體螺母<剖切> |
16 |
滑動螺旋組合螺母<剖切> |
|
|
17 |
滑動螺旋剖分螺母 |
18 |
螺旋起重器 |
|
|
19 |
內循環滾珠螺旋<透明外殼> |
20 |
插管式外循環滾珠螺旋<透明外殼> |
|
|
21 |
螺旋傳動的運動轉變方式四種 |
|||
|
(J2) 鍵、花鍵、無鍵聯接和銷聯接(共18項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
22 |
普通平鍵聯接三種<剖切> |
23 |
導向平鍵聯接<剖切> |
|
|
24 |
滑鍵聯接二種<剖切> |
25 |
半圓鍵聯接<剖切> |
|
|
26 |
楔鍵聯接三種<剖切> |
27 |
切向鍵聯接<剖切> |
|
|
28 |
花鍵聯接 |
29 |
漸開線花鍵，按齒形定心 |
|
|
30 |
三角花鍵聯接 |
31 |
型面聯接二種 |
|
|
32 |
彈性環組合聯接<剖切> |
33 |
銷聯接用途三種<剖切> |
|
|
34 |
開尾圓錐銷的應用<剖切> |
35 |
軸端鍵聯接設計<剖切> |
|
|
36 |
鍵聯接設計<剖切> |
37 |
楔鍵聯接設計<剖切> |
|
|
38 |
花鍵聯接設計<剖切> |
39 |
鍵、銷聯接對比三種<剖切> |
|
|
(J3) 鉚接、焊接、膠接和過盈配合聯接(共11項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
40 |
搭接縫鉚接<剖切> |
41 |
單蓋板對接縫鉚接<剖切> |
|
|
42 |
雙蓋板對接縫鉚接<剖切> |
43 |
常用的鉚釘在鉚接后的型式4種<剖切> |
|
|
44 |
電弧焊縫型式九種套 |
45 |
膠接接頭典型結構4種類<20件> |
|
|
46 |
曲軸壓配合組裝件 |
47 |
軸、軸承齒輪的壓配合聯接及拆開時用的注油螺口管道<剖切> |
|
|
48 |
單蓋板對接焊接接頭 |
49 |
組合蝸輪<剖切> |
|
|
50 |
過盈配合壓配合3件 |
|||
|
(J4) 摩擦傳動(共4項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
51 |
圓柱平摩擦輪傳動 |
52 |
圓柱槽摩擦輪傳動 |
|
|
53 |
圓錐摩擦輪傳動 |
54 |
摩擦壓力機 |
|
|
(J5) 帶傳動(共8項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
55 |
平帶傳動 |
56 |
V帶傳動 |
|
|
57 |
同步帶傳動 |
58 |
普通V帶輪的結構四種 |
|
|
59 |
帶的定期張緊滑道式裝置 |
60 |
帶的定期張緊擺架式裝置 |
|
|
61 |
帶的自動張緊裝置 |
62 |
張緊輪裝置 |
|
|
(J6) 鏈傳動(共7項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
63 |
單排套筒滾子鏈傳動 |
64 |
雙排套筒滾子鏈傳動 |
|
|
65 |
齒形鏈傳動 |
66 |
鏈輪的結構四種 |
|
|
67 |
鏈傳動不均勻性分析 |
68 |
鏈傳動的自動緊張裝置 |
|
|
69 |
鏈傳動的調整張緊裝置 |
|||
|
(J7) 齒輪傳動(共20項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
70 |
直齒圓柱齒輪齒的受力分析 |
71 |
斜齒輪的輪齒受力分析 |
|
|
72 |
直齒圓錐齒輪的輪齒受力分析 |
73 |
圓柱齒輪軸 |
|
|
74 |
圓錐齒輪軸 |
75 |
腹板式結構的圓柱齒輪 |
|
|
76 |
腹板式結構的圓錐齒輪 |
77 |
輪輻式結構的齒輪 |
|
|
78 |
組裝齒圈的結構 |
79 |
非金屬板材制造的齒輪的組裝結構 |
|
|
80 |
直齒圓柱齒輪傳動 |
81 |
斜齒圓柱齒輪傳動 |
|
|
82 |
齒輪齒條傳動 |
83 |
直齒圓錐齒輪傳動 |
|
|
84 |
曲齒圓錐齒輪傳動 |
85 |
內嚙合直齒圓柱齒輪傳動 |
|
|
86 |
斜齒輪法面剖 |
87 |
錐齒輪法面剖 |
|
|
88 |
帶加強肋的腹板式圓錐齒輪 |
89 |
球面漸開線的形成 |
|
|
(J8) 蝸桿傳動(共7項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
90 |
圓柱蝸桿傳動 |
91 |
圓弧面蝸桿傳動 |
|
|
92 |
蝸桿傳動的受力分析 |
93 |
加散熱片和風扇的蝸桿傳動 |
|
|
94 |
裝有循環冷動卻管路的蝸桿傳動 |
95 |
蝸桿的結構形式兩種 |
|
|
96 |
蝸輪的結構形式四種 |
|||
|
(J9) 滑動軸承(共7項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
97 |
對開式滑動軸承 |
98 |
整體式滑動軸承 |
|
|
99 |
帶外錐面軸承的軸承 |
100 |
帶內錐面軸套的軸承 |
|
|
101 |
多油楔軸承 |
102 |
扇形塊可傾軸瓦軸承 |
|
|
103 |
常用軸瓦(一套3件) |
|||
|
(J10) 滾動軸承(共10項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
104 |
滾動軸承10大類型(實物鍍鉻剖切) |
105 |
滾動軸承直徑寬度系列(6個軸承鍍鉻) |
|
|
106 |
圓柱直齒輪軸承支承結構(軸承正裝) |
107 |
圓柱斜齒輪軸承支承結構(軸承反裝) |
|
|
108 |
小錐齒輪軸支承結構(軸承反裝) |
109 |
小錐齒輪軸支承結構(軸承正裝) |
|
|
110 |
蝸桿軸支承結構(全固式) |
111 |
蝸桿軸支承結構(固游式) |
|
|
112 |
人字齒輪軸支承結構(全游式) |
113 |
軸承的預緊裝置(一套4件) |
|
|
(J11) 聯軸器和離合器(共18項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
114 |
凸緣聯軸器(部分環對中) |
115 |
凸緣聯軸器(凸槽對中) |
|
|
116 |
十字滑塊聯軸器 |
117 |
滑塊聯軸器 |
|
|
118 |
十字軸式萬向聯軸器(從對式) |
119 |
雙萬向聯軸器 |
|
|
120 |
齒式聯軸器 |
121 |
彈性套柱銷聯軸器 |
|
|
122 |
星形彈性聯軸器 |
123 |
彈性柱銷聯軸器 |
|
|
124 |
梅花形彈性聯軸器 |
125 |
牙嵌離合器 |
|
|
126 |
單盤摩擦離合器 |
127 |
多盤摩擦離合器 |
|
|
128 |
滾珠安全離合器 |
129 |
滾柱式定向離合器 |
|
|
130 |
閘塊式離心離合器 |
131 |
離心丸殼式離合器 |
|
|
(J12) 軸(共9項) |
||||
|
貨號 |
模型名稱 |
貨號 |
模型名稱 |
|
|
132 |
軸的結構設計過程(一套4件) |
133 |
典型軸類另件(一套4件) |
|
|
134 |
軸的結構與裝配(軸向定位之一) |
135 |
套筒、圓螺母、緊定螺釘(軸向定位之二) |
|
|
136 |
彈簧擋圈、圓錐，鎖緊擋圈(軸向定位之三) |
137 |
花鍵周向定位(周向定位之—) |
|
|
138 |
過盈、鍵、螺釘?shù)?span>(周向定位之二) |
139 |
周向定位(三) |
|
|
140 |
常用彈簧的基本類型8種 |
|||
|
(J13) 減速器(共9項) |
||||
|
貨號 |
模型名稱 |
外型尺寸 |
備注 |
|
|
141 |
單級圓錐齒輪減速器 |
240×220×160 |
外殼為透明有機玻璃 |
|
|
142 |
單級圓柱齒輪減速器(機殼方形) |
240×220×160 |
||
|
143 |
雙級圓柱齒輪減速器(展開式) |
300×240×200 |
||
|
144 |
雙級圓柱齒輪減速器(分流式) |
300×240×200 |
||
|
145 |
單級圓柱齒輪減速器 |
240×220×160 |
||
|
146 |
圓錐—圓柱齒輪減速器 |
300×240×220 |
||
|
147 |
蝸桿減速器(大端蓋) |
240×220×160 |
||
|
148 |
蝸桿減速器 |
240×220×160 |
||
|
149 |
蝸桿—齒輪減速器 |
300×240×200 |
||
