歡迎光臨華麓教儀官網!
您當前的位置是:首頁網站  >  產品中心 > 液壓氣動系列

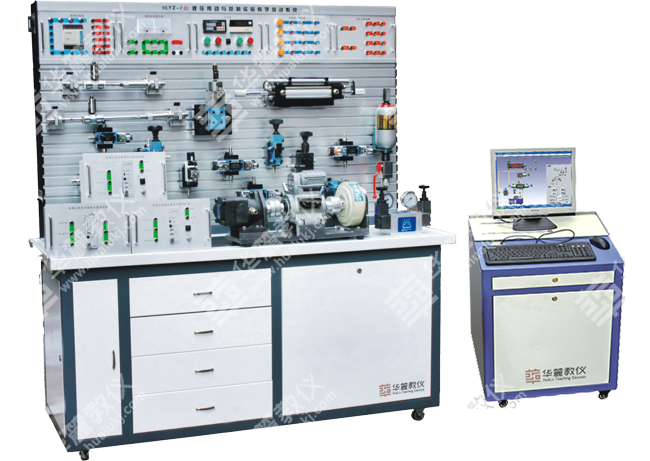

HLYZ-D液壓傳動與控制實驗教學培訓系統(比例教學型)
瀏覽量:



該實驗臺是基于網絡化虛擬儀器技術的CAT電液壓傳動實驗設備,又是具有音頻、視頻功能的多媒體網絡教育系統。是具有高性?xún)r(jià)比;可自動高效可靠地實現多種液壓元件、電液控制元件與系統的靜態與動態性能實驗。是高等院校開設液壓傳動與控制技術方面的驗證性、設計性、綜合性和創新性實驗的模塊化教學培訓系統。

實驗項目?jī)?nèi)容:

1. 電液比例方向閥的性能測試:
壓力增益特性       流量負載特性               閥壓降特性
階躍響應特性       頻率響應特性              檢測實驗裝置
恒閥壓降下的控制特性                                  系統參數對動態性能的測試比較
PID參數對閥性能測試比較
2.
電液比例方向閥控伺服缸閉環位置系統性能實驗 (閉環控制)
階躍響應特性       頻域響應特性               檢測實驗裝置
系統參數對動態性能的影響                          正弦波在位置控制系統中的應用
系統的位移性能實驗      位置控制系統的組成、工作原理和校正方法
正弦波在位置控制系統中的應用
控制系統誤差實驗         計算機在位置控制系統中的應用
3.
電液比例溢流閥的性能測試:
穩態壓力控制特性         穩態負載特性       輸入電流信號階躍響應特性
負載流量階躍特性         頻響特性測試       檢測實驗裝置
系統參數對動態性能的影響    正弦波在位置控制系統中的應用
控制系統誤差實驗        計算機在比例溢流測試系統中的應用
4.
電液比例流量閥的性能測試:
穩態流量控制特性        穩態壓力-流量控制特性     檢測實驗裝置
系統參數對動態性能的影響     正弦波在位置控制系統中的應用
控制系統誤差實驗                    計算機在位置控制系統中的應用
5.
液壓元件系統創意設計性實驗。
6
.壓力形成實驗
7.
系列工業液壓元件工作原理認識實驗。
8.
液壓缸特性實驗
9.
液壓馬達性能實驗
10.
液壓泵靜態/動態特性實驗
11.
溢流閥靜態/動態特性實驗
12.
流量閥特性實驗
13.
液壓系統節流調速特性實驗
14.
流體力學實驗(液阻特性實驗)
15.  PLC
電氣控制實驗及軟件學習
16.  8
大類28大項90余種典型回路實驗和性能特性測試項目:
壓力控制回路         速度控制回路             方向控制回路
多缸控制回路         液壓馬達控制回路     流體力學實驗項目
液壓元件特性實驗                                         液壓回路性能實驗

主要技術特點 :

1. 實驗臺架用2mm冷軋鋼板制做?;A(chǔ)穩固,剛度大。安裝臺面采用T型槽鋁合金結構,表面經陽極氧化處理。

2. 移動式液壓泵站,雙泵供油,蓄能器穩壓,油溫可控制。

3. 靜態特性測試時用高壓軟管快換接頭連接,動態特性測試用油路板連接,滿足測試條件。

4. 標準數據采集卡,和專業軟件設計出功能豐富,界面友好的虛擬儀器,代替昂貴的信號發生器。信號分析儀等傳統儀器。精確的PID控制,高速率數據采集系統,多通道虛擬儀器設置,使系統做到了高速率、高精確、抗干擾能力強的特點。

5. 可實現具有音頻、視頻功能和友好界面的多媒體網絡教學系統。

6. 軟、硬件均采用模塊式,開放式結構,用戶可根據需要選用,組合成不同實驗,并可自行擴展和二次開發。

7. 具有良好的工作可靠性和失敗安全性。

主要配置及技術參數:

1.     變量葉片泵組  1臺

型號:2HP+VP1-12-70

功率/電壓:1.5 kW/ 380V 50Hz

流量:12L/min(0.35MPa 1800r/min)

額定壓力:7MPa

最高轉速:1390r/min

2.     定量葉片泵組  1臺

型號:3HP+FA1-08

功率/電壓:2.2kW/380V 50Hz

流量:8 ml/r

額定壓力:7MPa

最高轉速:1450r/min

3.     油液風冷循環器 1

功率/電壓:38W/220V 50HZ

流量:20L/min

額定壓力1. 4MPa

4.     散熱式油箱容積:60L

5.     實驗臺外形:1580×570×1680mm

6.     實驗臺質量:120kg
