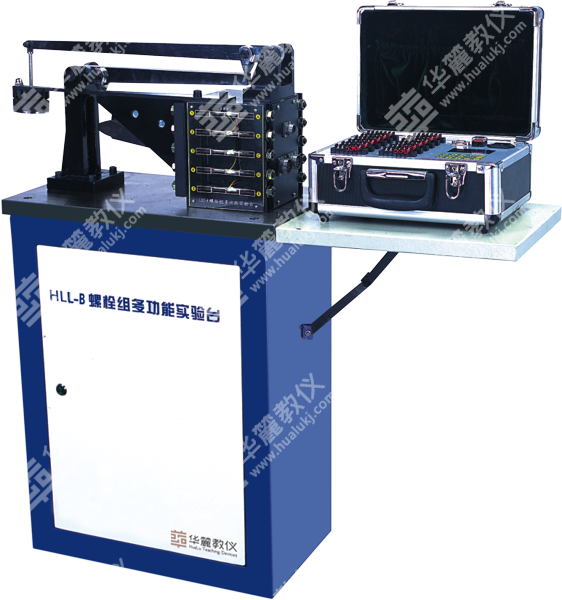

HLL-B多功能螺栓組聯接綜合實驗臺
瀏覽量:


該實驗臺是采用現代測試手段,利用傳感器及計算機對螺栓組聯接中各螺栓受力、變形參數進行采集、處理、仿真的實驗設備,可完成螺栓組應力與變形的測試與分析,測量數據穩定、重復性好,適用于《機械設計》、《機械創新設計》等課程開設設計性、綜合性實驗,是機械設計實驗室的重要設備之一

實驗項目?jī)?nèi)容:

1.螺栓組聯接特性實驗;

2.電阻應變片靈敏度系數測量實驗(二次開發);

3.漸開線齒輪齒根應力測試實驗(二次開發);

4.等強度梁應力測試實驗(二次開發)。

主要技術特點:

1.該實驗臺主要用來測試受傾覆力矩作用下的螺栓組中各個螺栓的受力與變形。還可二次開發用來做齒根應力測試實驗、懸臂梁的應力測試實驗及電阻應變片靈敏系數測量實驗。

2.使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線;另外測量面板上配有數碼管,顯示被測數據,可由人工記錄、手工繪制實驗數據曲線。

3.被測螺栓采用40Cr優質合金鋼精制,性能穩定。

4.實驗臺外形為工作臺板+箱柜落地式結構,裝有可調地腳螺栓和活動輪,便于實驗室調整布置。

主要配置及技術參數:

◎被測螺栓 10  中段直徑6.5㎜,兩端螺紋 M10,螺栓材料 40Cr;

◎被測齒形板 1個 z32m16㎜;      ◎被測等強度梁 1根;

◎電阻應變片電阻值:R=120Ω;    ◎靈敏度系數:K=2.20;

◎靜態電阻應變儀 1臺 測量通道:12路; ◎砝碼 4   (1 kg兩塊,0.5 kg兩塊)

◎?qū)S密浖獗P(pán)  1張;◎外形尺寸:580×320×1005㎜; ◎質量:60kg。
