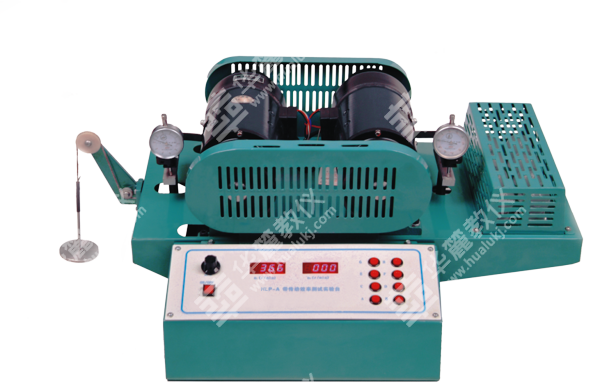

該實驗臺用于測試帶傳動的滑差率、效率,加深對帶傳動原理的理解和驗證。是機械設計實驗室的重要設備之一。
實驗項目?jī)?nèi)容:
1.觀察帶傳動中的彈性滑動現象和打滑現象,分析它們與所傳遞載荷之間的關系。
2.比較預緊力大小對彈性滑動和打滑的影響,對帶傳動承載能力的影響。
3.測定并繪制帶傳動的彈性滑動曲線和效率曲線,觀察帶傳動彈性滑動和打滑動畫仿真,了解帶傳動所傳遞的載荷與彈性滑動功率及傳遞功率之間的關系。
4.了解帶傳動實驗臺的構造和工作原理,掌握帶傳動轉矩、轉速的測量方法。
主要技術特點:
1.該試驗臺由直流電動機通過帶傳動驅動發電機,其輸出電路中并聯有8個40W燈泡,組成加載系統。
2.通過加砝碼使電動機底板水平移動,實現試驗帶的張緊,產生預緊力。
3.電動機和發電機外殼浮動,外殼轉矩力通過裝在外殼測力桿上的百分表讀數,經計算得出。
4.兩帶輪轉速通過光電傳感器測出,可由面板窗口上的數碼顯示管讀出。
5.實驗臺外形為工作臺板+箱柜落地式結構,裝有可調地腳螺栓和活動輪,便于實驗室調整布置。
主要配置及技術參數:
平帶輪直徑:D1= D2=120mm;
直流伺服電機功率:355W 調速范圍:10-1500rpm
皮帶初拉力:3㎏
負載變動范圍:0-320W(有級)
外形尺寸:660×470×300mm 重量:45㎏
