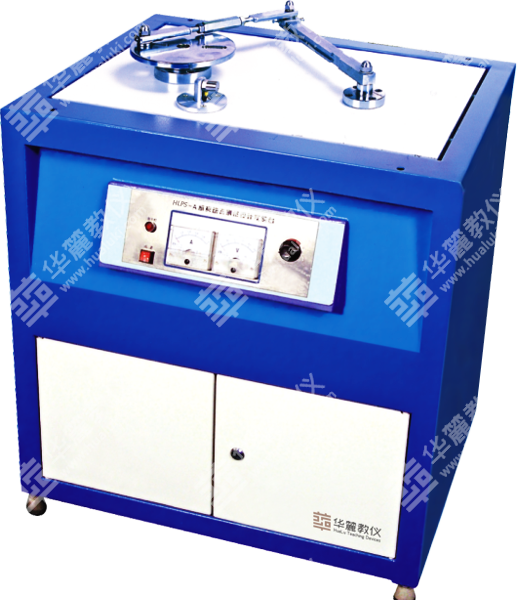

HLPS-A2實驗臺用于典型的平面連桿機構的設計和綜合性實驗,是構建機械原理實驗室的重要設備之一。
實驗項目內容:
1. 改變機構構件的桿長和位置,進行搖桿運動規律的實測與仿真,了解速度波動的影響和機構的急回特性。
2. 進行機架振動的實測與仿真,了解激振力對機架振動的影響。
3. 通過多媒體軟件進行曲柄搖桿機構的設計和連桿曲線的設計。
主要配置及技術參數:
◎曲柄長 40-60㎜; ◎連桿長
280-320㎜;
◎滑塊行程 0-160㎜; ◎搖桿長度 200-260㎜;
◎光柵角位移傳感器 2個
5V/1000P/轉; ◎振動傳感器 1個 橫向靈敏度比≤5%;
◎電荷放大器 1個 精度≤2%(160Hz);
◎帶減速器的直流電機 功率90W 調速范圍:0~200r/min;
◎外形尺寸 680×480×720 ㎜;
◎質量 50kg。
