歡迎光臨華麓教儀官網!
您當前的位置是:首頁網站  >  產品中心 > 模型與機械制圖系列

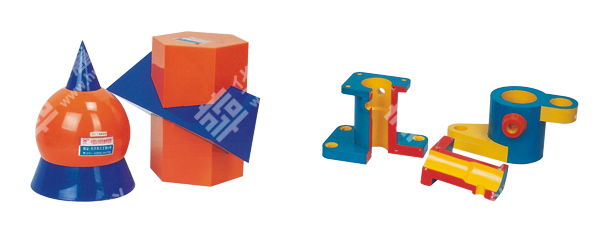

機械制圖系列模型(90件)
瀏覽量:


模型采用優質木料、有機玻璃制作

序號

名稱

序號

名稱

1

四棱柱

46

四棱臺開槽的視圖畫法

2

四棱錐

47

圓柱切口開槽的視圖畫法

3

三棱柱

48

求缺口正三棱錐的三面投影

4

幾種孔、槽的剖視圖(b

49

用切割法畫平面體的正等測圖

5

幾種孔、槽的剖視圖(c

50

帶筋板零件軸測圖剖切畫法

6

幾種孔、槽的剖視圖(d

51

宜用正等測圖表達的物體示例

7

兩個相交的剖切平面示例

52

組合式綜合分析舉例

8

剖切平面后的結構仍按原來位置投影

53

組合體的形體分析

9

復合剖視展開

54

聯軸節的畫法和尺寸標注

10

柱柱相貫 正交

55

底座的形體分析和尺寸標注

11

柱柱相貫 斜交

56

用形體分析法看圖

12

柱柱相貫 交叉

57

由兩已知視圖求第三視圖

13

錐柱相貫 正交

58

形體分析和視圖

14

錐柱相貫 斜交

59

剖切畫法

15

錐柱相貫 交叉

60

磁鋼視圖的畫法

16

圓錐體的截交線 拋物線

61

軸測剖視圖的畫法

17

圓錐體的截交線 雙曲線

62

正等測示例

18

連桿頭的截交線

63

斜二測示例

19

截平面與圓柱軸線的相對位置矩形

64

回轉體機件上均布結構的簡化畫法示例

20

截平面與圓柱軸線的相對位置圓

65

孔和對稱圖形的畫法

21

截平面與圓柱軸線的相對位置橢圓

66

孔和對稱圖形的畫法

22

桿部剖面形狀不同時,過渡線的彎向b

67

肋的軸測剖視圖畫法

23

桿部剖面形狀不同時,過渡線的彎向c

68

立體切口的畫法

24

桿部剖面形狀不同時,過渡線的彎向d

69

用坐標法畫曲面輪廓的正等測圖

25

圓錐體的截交線 等腰三角形

70

吊鉤的剖面圖

26

圓錐體的截交線

71

斷開畫法

27

圓錐體的截交線 橢圓

72

回轉體機件上均布結構的簡化畫法示例(a

28

用輔助平面法求相貫線上的點

73

斷面圖的形成及其視圖

29

圓環和圓柱相貫線的畫法

74

移出斷面的配置示例

30

圓球和斜置圓柱偏貫時相貫線的畫法

75

按剖視圖繪制的非圓孔的斷面圖示例

31

球面法的作圖原理

76

切口圓筒的視圖畫法

32

用球面法求軸線斜交兩回轉體的相貫線

77

頂尖切口的視圖畫法

33

桿部剖面形狀不同時,過渡線的彎曲a

78

帶切口的剖切畫法

34

柱球相貫 正交

79

旋轉剖視

35

柱柱相貫 圓柱直徑大

80

階梯剖視圖

36

錐柱相貫 圓柱直徑大

81

單一斜剖切平面的示例

37

六個基本投影面的展開

82

全剖視圖

38

局部視圖

83

半剖視圖

39

斜視圖

84

局部剖視圖

40

剖視的概念

85

正三棱錐

41

特殊角度的剖面線畫法

86

六棱柱

42

幾種孔、槽的剖視圖a

87

圓柱

43

球被水平面切割

88

圓錐

44

半球開槽的視圖畫法

89

圓球

45

開槽正六棱柱視圖的畫法

90

圓環
