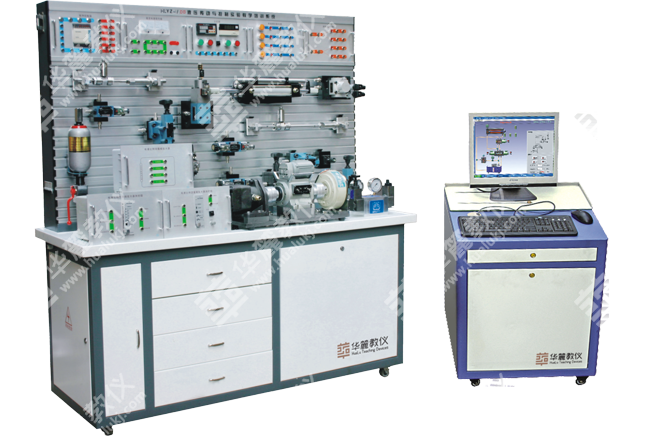

該實驗臺是基于網絡化虛擬儀器技術的CAT電液壓傳動實驗設備，又是具有音頻、視頻功能的多媒體網絡教育系統。是具有高性價比；可自動高效可靠地實現多種液壓元件、電液控制元件與系統的靜態與動態性能實驗。是高等院校開設液壓傳動與控制技術方面的驗證性、設計性、綜合性和創新性實驗的模塊化教學培訓系統。
實驗項目內容：
1. 電液比例伺服閥的性能測試：
◎壓力增益特性 ◎空載流量特性 ◎負載流量特性 ◎階躍響應特性
◎頻域響應特性 ◎各參數物理意義及技算方法 ◎控制系統誤差實驗
◎正弦波在位置控制系統中的應用 ◎計算機在位置控制系統中的應用
2. 電液比例伺服閥控伺服缸位置系統性能實驗(閉環控制)：
◎階躍響應特性 ◎.頻域響應特性 ◎系統參數對動態性能的影響
◎正弦波在位置控制系統中的應用 ◎ 控制系統誤差實驗
◎計算機在位置控制系統中的應用
3. 電液比例方向閥的性能測試：
◎壓力增益特性 ◎ 流量負載特性 ◎ 閥壓降特性
◎ 階躍響應特性 ◎頻率響應特性 ◎恒閥壓降下的控制特性
◎系統參數對動態性能的測試比較 ◎PID參數對閥性能測試比較
4. 電液比例方向閥控伺服缸閉環位置系統性能實驗(閉環控制)：
◎階躍響應特性 ◎ 頻域響應特性 ◎ 檢測實驗裝置
◎系統參數對動態性能的影響 ◎ 正弦波在位置控制系統中的應用
◎系統的位移性能實驗 ◎ 位置控制系統的組成、工作原理和校正方法
◎正弦波在位置控制系統中的應用 ◎ 控制系統誤差實驗
◎ 計算機在位置控制系統中的應用
5. 電液比例溢流閥的性能測試：
◎穩態壓力控制特性 ◎穩態負載特性 ◎ 輸入電流信號階躍響應特性
◎負載流量階躍特性 ◎頻響特性測試 ◎系統參數對動態性能的影響
◎正弦波在位置控制系統中的應用 ◎控制系統誤差實驗
◎計算機在比例溢流測試系統中的應用
6. 電液比例流量閥的性能測試：
◎穩態流量控制特性 ◎穩態負載特性
◎系統參數對動態性能的影響 ◎正弦波在位置控制系統中的應用
◎ 控制系統誤差實驗 ◎ 計算機在位置控制系統中的應用
7. 液壓元件系統創意設計性實驗
8．壓力形成實驗
9. 系列工業液壓元件工作原理認識實驗
10. 液壓缸特性實驗
11. 液壓馬達性能測試
12. 液壓泵靜態/動態特性實驗
13. 溢流閥靜態/動態特性實驗
14. 流量閥特性實驗
15. 液壓系統節流調速特性實驗
16. 流體力學實驗（液阻特性實驗）
17. PLC電氣控制實驗及軟件學習
18. 8大類28大項90余種典型回路實驗和性能特性測試項目：
◎壓力控制回路 ◎速度控制回路 ◎方向控制回路
◎多缸控制回路 ◎液壓馬達控制回路 ◎流體力學實驗項目
◎液壓元件特性實驗 ◎液壓回路性能實驗
主要技術特點 ：
1. 實驗臺架用2mm冷軋鋼板制做。基礎穩固，剛度大。安裝臺面采用T型槽鋁合金結構，表面經陽極氧處理。
2. 移動式液壓泵站，雙泵供油，蓄能器穩壓，油溫可控制。
3. 靜態特性測試時用高壓軟管快換接頭連接，動態特性測試用油路板連接，滿足測試條件。
4. 標準數據采集卡，專業測控軟件組成虛擬儀器，實現分散控制、集中管理的實驗系統。
5. 可實現具有音頻、視頻功能和友好界面的多媒體網絡教學系統。
6. 軟、硬件均采用模塊式，開放式結構，用戶可根據需要選用，組合成不同實驗，并可自行擴展和二次開發。
7. 具有良好的工作可靠性和失敗安全性。
主要配置及技術參數：
1. 變量葉片泵組 1臺 型號：2HP+VP1-12-70 功率/電壓：1.5 kW/ 380V 50Hz
流量：12L/min(0.35MPa 1800r/min) 額定壓力：7MPa 最高轉速：1390r/min
2. 定量葉片泵組 1臺 型號：3HP+FA1-08 功率/電壓：2.2kW/380V 50Hz
流量：8 ml/r 額定壓力：7MPa 最高轉速：1450r/min
3. 油液風冷循環器 1套 功率/電壓：38W/220V 50HZ 流量：20L/min
額定壓力1. 4MPa
4. 散熱式油箱容積:60L
5. 實驗臺外形:1580×570×1680mm
6. 實驗臺質量:120kg
