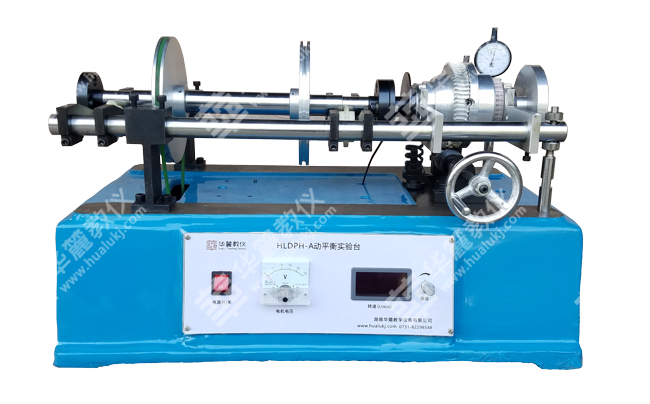

該實驗臺緊密結合機械原理課程內容,根據雙面平衡原理,對剛性轉子進行動平衡實驗,是機械原理實驗室的重要設備之一。
實驗項目?jī)?nèi)容:
了解并掌握剛性轉子的動平衡原理及試驗方法。
主要技術特點:
1.該實驗臺由底座、擺動框架、蝸桿蝸輪相位調節裝置、差速器、補償盤、轉子試件等組成。能根據雙面平衡原理,對剛性轉子進行動平衡。實驗臺操作簡便,直觀性強,適于教學實驗使用。
2.實驗臺底座剛度大,抗震性能好。
主要配置及技術參數:
◎ 回轉體轉子試件 1個 直徑 185㎜ 質量 7 kg, 調速范圍:0~500
r/min;
◎百分表 1個 量程0-10 ㎜;
◎直流調速電機 1個
功率: 120 W;
◎外形尺寸: 680×420×410 ㎜;
◎質 量: 80 kg。
