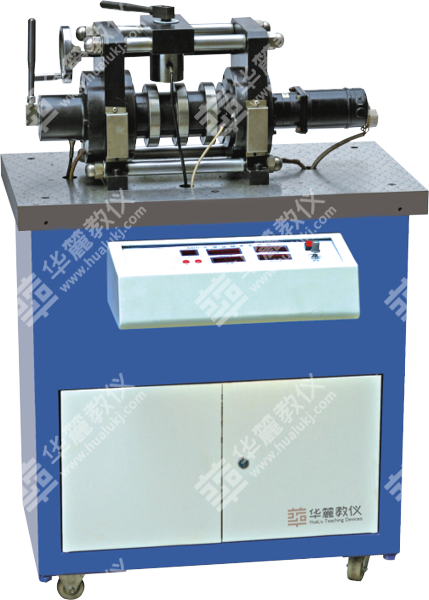

HLG-A滾動軸承實驗臺
瀏覽量:


該實驗臺用于滾動軸承工作能力測試實驗,是機械設計實驗的重要設備之一。

實驗項目內容:

◎軸承外圈載荷分布測試實驗;

◎軸承外圈應力變化規律的測試實驗,滾動體和內圈應力變化規律的模擬;

◎?qū)Τ蓪M合安裝的向心角接觸軸承進行載荷分析及當量動載荷的計算,觀察不同載荷下內部軸向力引起的“放松”和“壓緊”現象,計算軸承工作壽命。

主要技術特點:

1. 本實驗臺主要由直流調速電機、主軸和圓錐滾子軸承、加載裝置、數據采集放大傳輸系統、多媒體軟件數據處理與分析系統組成。

2. 加載裝置結構巧妙,運轉靈活,可方便地對試驗軸承施加不同大小、不同位置的徑向、軸向載荷。

3. 配套專用軟件能分析處理外圈載荷分布實測數據,繪制外圈載荷分布曲線;并能根據實驗數據模擬滾動體、內圈的載荷及應力分布曲線,能打印數據曲線;還能對成組安裝的向心角接觸軸承進行載荷分析及當量動載荷、軸承壽命計算。

4. 實驗臺外形為工作臺板+箱柜落地式結構,下裝有可調地腳螺栓和活動輪,便于實驗室調整布置。

主要配置及技術參數:

◎直流減速電機 1 功率P=150W,220V; 輸出轉速n =0-100r/min

◎徑向加載傳感器 1個;量程:0-10 KN

◎軸向加載傳感器 1個;量程:0-10 KN

◎試驗用軸承(30213  2

◎電阻應變儀1

◎?qū)S密浖獗P1

◎外形尺寸:700×400×1050mm

◎質量:125 kg
