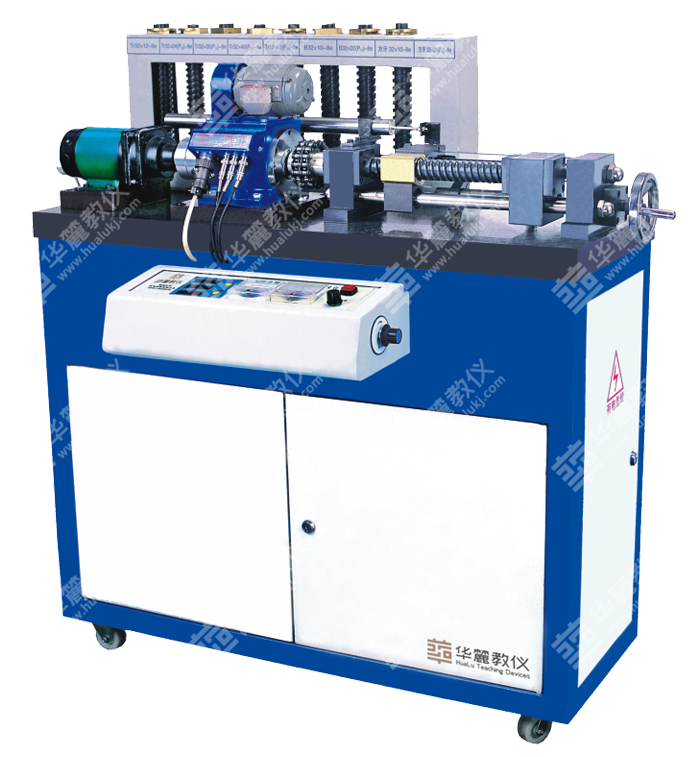

該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗,采用先進的數據采集傳輸系統和數據處理分析軟件,是機械設計實驗室的重要設備之一。
實驗項目內容:
1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試;
2.矩形、梯形、鋸齒形螺旋副的受力測試;
3.矩形.梯形、鋸齒形螺旋副的傳動效率測試與分析。
主要技術特點:
1.實驗臺由帶減速器的直流調速電機驅動,配有設計巧妙的試件快速裝卸和調整機構,輸入螺桿端裝有轉矩轉速傳感器,輸出螺母端裝有直線位移傳感器及負載裝置。
2.配有三種牙型的螺旋副,其中梯形的有5種導程,矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。
3.采用了高精度的ZJ5轉矩轉速傳感器,測量精度為±0.27%;配有數據采集放大傳輸系統和數據處理分析軟件,采用RS232串口與計算機連接,可清晰直觀地顯示各種數據及曲線。
4.實驗臺外形為工作臺板+箱柜落地式結構,裝有可調地腳螺栓和活動輪,便于實驗室調整布置。
主要配置及技術參數:
◎被測螺旋副:
φ32單、雙線矩形螺紋 螺距 P=10mm 導程S=10、20mm,
φ32(1~5)線梯形螺紋 螺距 P=12mm 導程S=12、24、36、48、60mm,
φ32單、雙線鋸齒形螺紋 螺距 P=10mm 導程S=10、20mm;
◎負載砝碼 8塊 5kg/塊;
◎?qū)S密浖獗P 1張;
◎外形尺寸 1000×520×870mm;
◎重量 160kg 。
