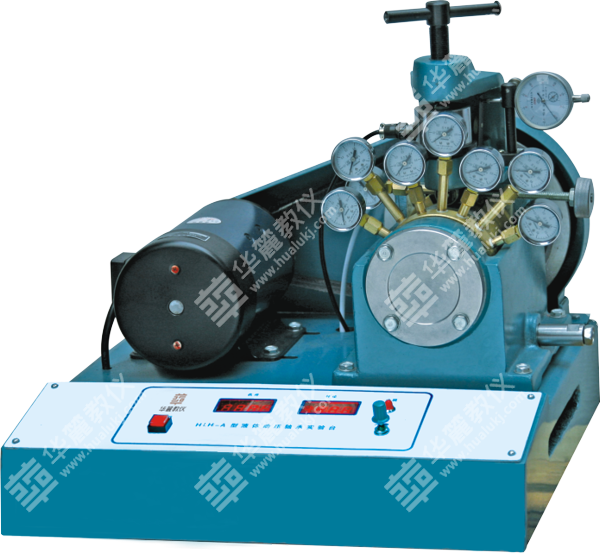

該實驗臺用來觀察滑動軸承動壓油膜的形成過程,完成徑向、軸向油膜壓力分布曲線和摩擦特性曲線的實測。加深對滑動軸承動壓形成原理的理解和驗證,是機械設計實驗室的重要設備實驗之一。
實驗項目:
1.觀察徑向滑動軸承動壓潤滑油膜的形成過程。
2.測定和繪制徑向滑動軸承動壓油膜徑向壓力分布曲線和軸向壓力分布曲線,求軸承的承載能力。
3.了解徑向滑動軸承摩擦系數f的測量方法和摩擦特性曲線的繪制方法。
主要技術特點:
1.采用螺旋方式加載,通過傳感器在面板窗口數字顯示,加載方便準確,油膜壓力由百分表讀數。
2.電機所用的驅動電源為專利產品,無級調速,可在超低轉速和高轉速下穩定運轉。
3.軸、軸瓦表面做了特殊工藝處理,其強度、壽命高。
4.實驗臺外形為底座一體式結構,可放置在實驗桌上,便于實驗室調整布置。
主要配置及技術參數:
◎試驗軸瓦 d=60mm L=125㎜; ◎外載荷加載范圍0~1000N,傳感器精度±0.2%;
◎百分表量程 0~10㎜,精度0.01; ◎直流調速電機功率 355W;
◎主軸調速范圍 3~375r/min。 ◎外型尺寸:500×460×450㎜;
◎質量120kg。
