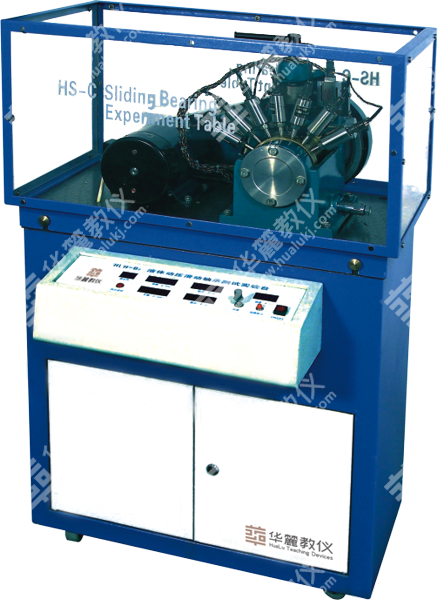

該實驗臺系HLH-A型升級產品，利用傳感器代替百分表采集數據，增加了油溫傳感器，配有計算機輔助實驗系統，改臺式結構為柜式結構。學生可在計算機軟件界面指導下，獨立進行實驗，是機械設計實驗室的重要設備之一。
實驗項目?jī)?nèi)容：
1．觀察徑向滑動軸承動壓潤滑油膜的形成過程。
2．測定和繪制徑向滑動軸承動壓油膜徑向壓力分布曲線和軸向壓力分布曲線，求軸承的承載能力。
3．了解徑向滑動軸承摩擦系數f的測量方法和摩擦特性曲線的繪制方法。
功能與特點：
1、實驗臺共配有12個傳感器，對轉速、油膜壓力、油溫、外載荷、實驗軸瓦之間的摩擦力等實驗數據進行采集。
2、實驗臺測控系統通過RS232串口與計算機連接，專用多媒體軟件對實驗數據采集、處理分析，可以顯示、打印徑向、軸向油膜壓力的分布曲線；也可通過面板窗口顯示，手工記錄實驗數據。
3、實驗臺外形為工作臺板+箱柜落地式結構，下裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
主要配置技術參數：
◎?qū)嶒?yàn)軸瓦：d=60 mm，L=125㎜，主軸調速范圍：3-375r/min；
◎摩擦力傳感器1個 量程：50N；
◎壓力傳感器 8個 量程：0-0.6MPa，精度2.5％；
◎外載荷傳感器1個 量程：0-2000N，精度±0.2％，加載：0 -1000N；
◎溫度傳感器1個 量程：-40－+85°C；
◎直流調速電機1個 功率：355W；
◎外形尺寸：670×350×1100㎜；
◎質量：120kg。
