歡迎光臨華麓教儀官網!
您當前的位置是:首頁網站  >  產品中心 > 液壓氣動系列

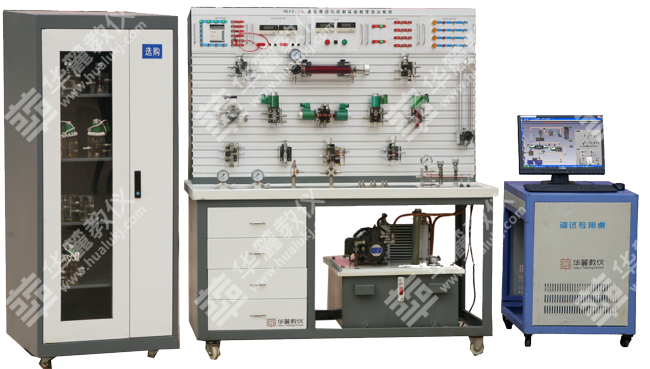

HLYZ-A1/A2液壓傳動與控制實驗教學培訓系統(可視型)
瀏覽量:



該實驗臺采用高透明度有機玻璃液壓元件、透明尼龍軟管,配紅色液壓油組成全可視液壓油路。液壓元件結構、工作原理,液壓回路工作原理一目了然。用戶可選購成套液壓元件、設計各種液壓回路,并進行液壓回路搭接,驗證液壓回路原理。是普通高等院校開設液壓傳動與控制技術原理認知、結構分析、液壓回路設計與驗證等實驗和職業院校進行液壓傳動與控制技能培訓的可視型模塊化培訓系統。
實驗項目內容:

1.      壓力控制回路:調壓回路、減壓回路、保壓回路、卸荷回路、平衡回路、 緩沖回路。

2.      速度控制回路:節流調速回路、增速回路、速度變換回路。

3.      方向控制回路:換向回路、 鎖緊回路。

4.      多缸控制回路:順序動作回路、同步動作回路。

5.      液壓元件性能實驗:動力元件性能實驗,液壓元件性能實驗。

主要技術特點:

1.      低噪音液壓泵站適應教學實驗環境。

2.      慎密的安全設計,可放心的讓學生操作。

3.      有機玻璃液壓元件和平面密封設計與精良的加工,保證無泄漏。

4.      微機系統配有多媒體教學軟件,可顯示液壓元件液壓回路工作原理的三維動畫。

5.      A1型為單面鋁合金T型槽安裝板。

6.      A2型為雙面安裝板,一臺實驗臺可同時進行兩組實驗,具有占地面積小,經濟,高效的優點。

主要配置及技術參數:

A1單面型:

1、變量葉片泵組:

    1HP+VP1-12-70

額定壓力 7MPa

    12L/min (0.35Mpa 1800r/min)

轉    1390r/min

驅動功率 0.75KW

    380V/50Hz

實驗壓力1Mpa

2、風冷卻器  壓力1.4 MPa   流量20L    功率 65W

3、油箱:容積:40L

4、外形尺寸: 1550×550×1680mm

5、實驗臺重量: 118KG

A2雙面型:

1、變量葉片泵組: 2

2、風冷卻器  壓力1.4 MPa   流量20L    功率 65W

3、油箱:容積:60L

4、外形尺寸: 1550×850×1680mm

5、實驗臺重量: 180KG
