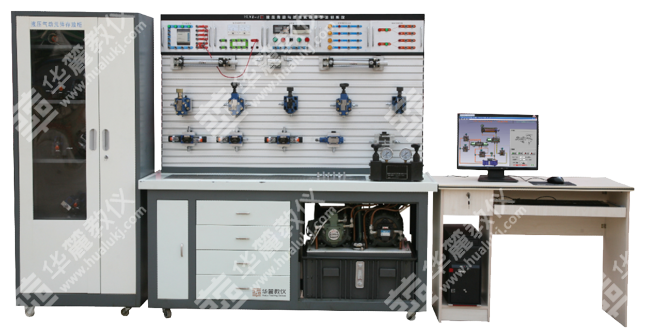

HLYZ-B1/B2液壓氣壓傳動與控制實驗教學培訓系統(實用型)
瀏覽量:



該實驗臺集流體力學實驗,液壓元件與系統性能測試實驗,實用液壓回路功能驗證實驗于一體的綜合性液壓實驗設備。采用傳統測試儀器和手動測試方式。是高等院校開設液壓傳動與控制驗證實驗,綜合實驗和設計實驗,職業院校進行液壓傳動與控制技能培訓的實用型模塊化培訓系統。
實驗項目內容:
(一)液壓回路功能驗證實驗
1.
壓力控制回路:調壓回路 減壓回路保壓回路卸荷回路平衡回路緩沖回路
2.
速度控制回路:節流調速回路增速回路速度變換回路
3.
方向控制回路:換向回路鎖緊回路
4.
多缸控制回路:順序動作回路同步動作回路
(二)流體力學實驗

液阻特性實驗
(三)液壓元件性能實驗
1
.液壓泵靜態特性實驗    2.溢流閥靜態性能實驗   3.流量閥靜態特性實驗
(四)液壓回路性能實驗
節流調速回路性能實驗
主要技術特點 :

1.      實驗臺架采用2mm冷軋鋼板制做基礎穩固,剛度大。

2.      移動式液壓泵站,雙泵供油,蓄能器穩壓,油溫可控。

3.      具有良好的工作可靠性和失敗安全性。

4.      用戶可選用成套液壓元件及電控箱功能模塊,組合所需實驗。

5.      液壓元件安裝,回路搭建快捷,控制快換接頭,工作中和拆裝時均無泄漏。

6.      配有PLC,可進行PLC程序控制。微機可顯示液壓元件工作原理,液壓回路工作原理三維動畫。

7.      B1型為單面鋁合金T型槽安裝板,B2型實驗臺為雙面安裝,一個臺可同時進行兩組實驗。

主要配置及技術參數:

HLYZ-B1單面型:

1.     變量葉片泵組  1

型號:2HP+VP1-12-70

功率/電壓:1.5 kW/ 380V 50Hz

流量:12L/min(0.35MPa 1800r/min)

額定壓力:7MPa

最高轉速:1390r/min

2.     定量葉片泵組  1

型號:3HP+FA1-08

功率/電壓:2.2kW/380V 50Hz

流量:8 ml/r

額定壓力:7MPa

最高轉速:1450r/min

3.     油液風冷循環器 1

功率/電壓:38W/220V 50HZ

流量:20L/min

額定壓力1. 4MPa

4.     散熱式油箱容積:60L

5.     實驗臺外形:1580×570×1680mm

6.     實驗臺質量:120kg

HLYZ-B2雙面型:

1.     變量葉片泵組 2HP+VP1-12-70  1.5 kW/ 380V 50Hz 2

2.     定量葉片泵組 3HP+FA1-08  2.2kW/380V/50Hz 1

3.     油液風冷循環器 2

4.     散熱式油箱容積:80L

5.     實驗臺外形:1580×850×1680mm

6.     實驗臺質量:170kg
